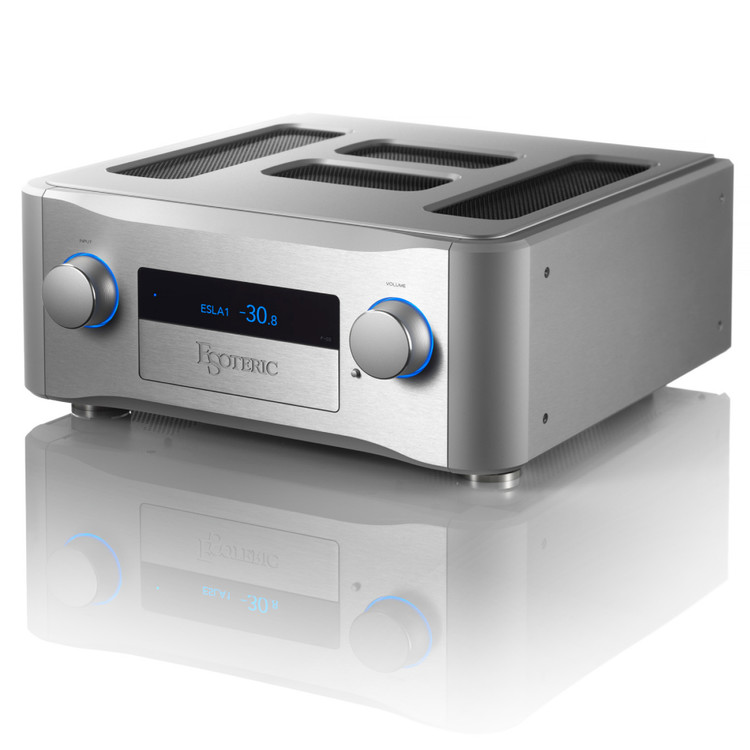

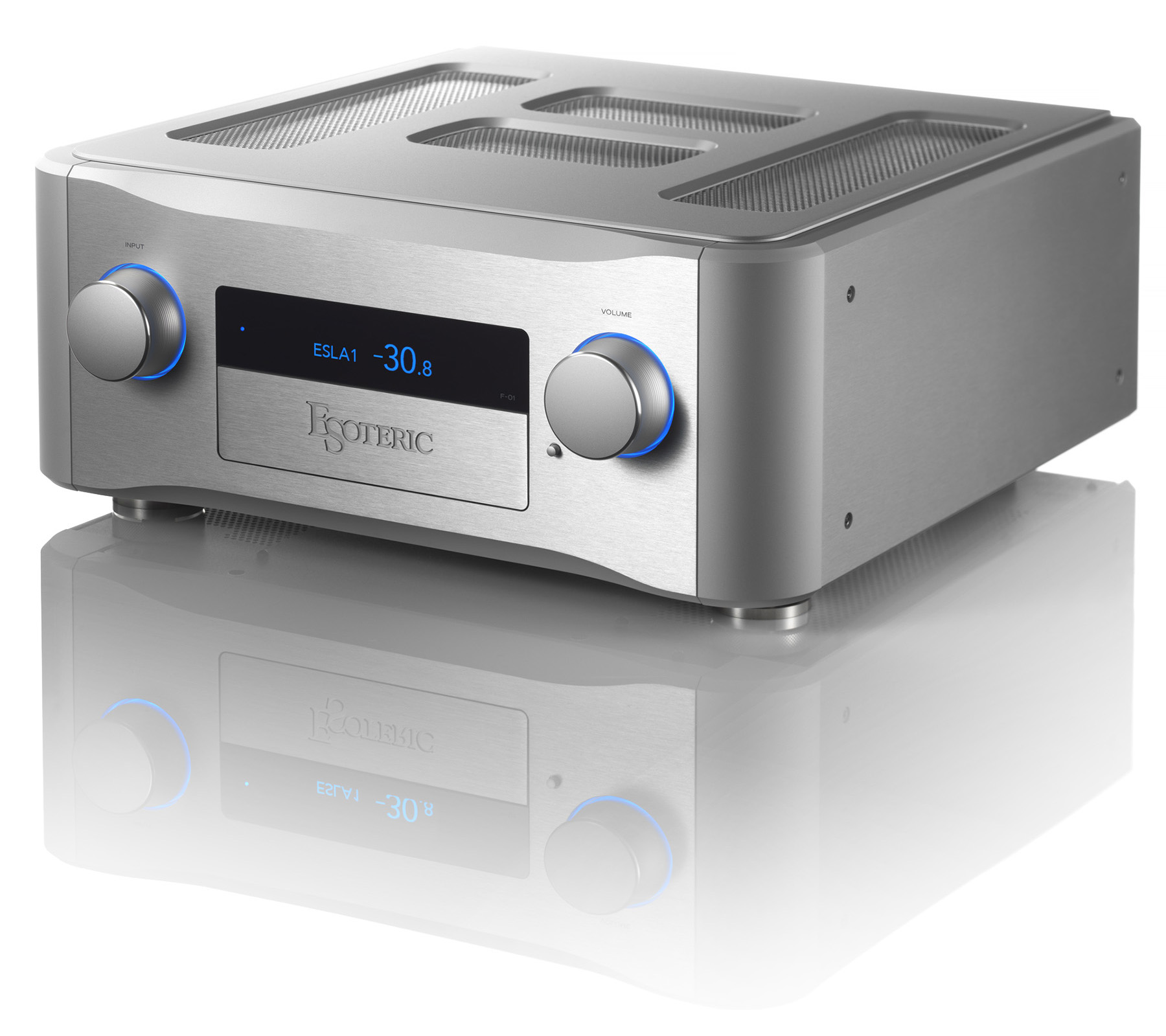

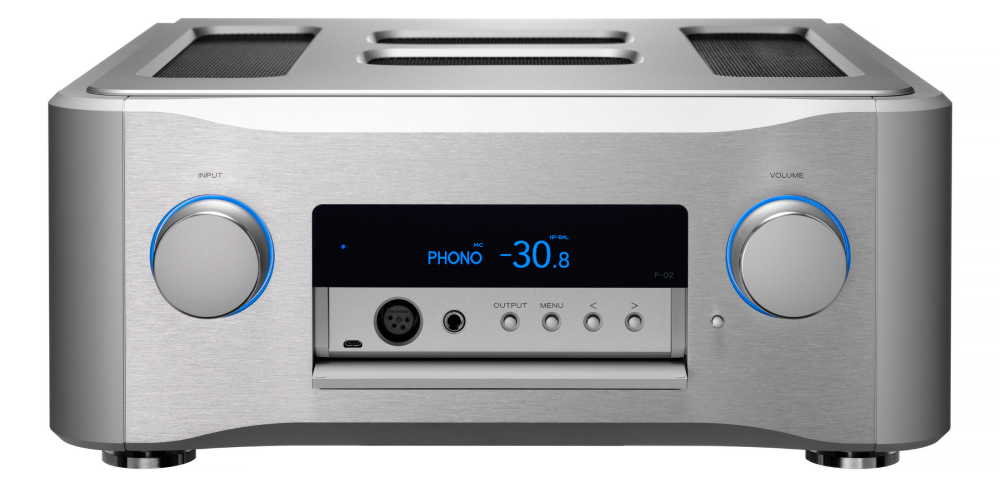

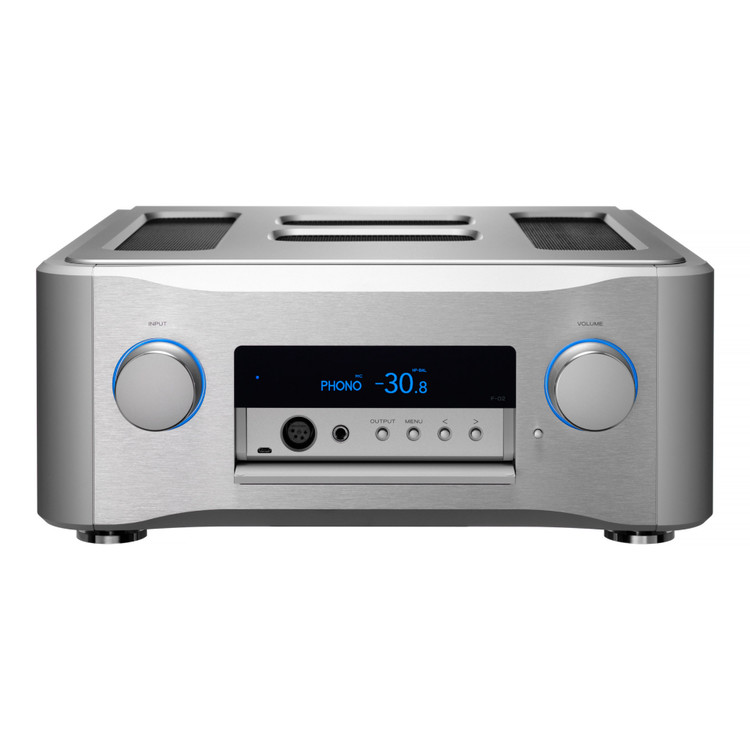

F-02 Integrated Amplifier
Grandioso “X” Edition 앰프 기술을 통합한 "최고급" 통합 앰프입니다.
당신이 원할 수 있는 "최고의" 인티앰프 – 새로운 F 시리즈 인티앰프는 당신의 이상을 실현하기 위해 설계된 다양한 기술의 결정체입니다.
플래그십 Grandioso "X" Edition의 모든 프리앰프 및 파워 앰프 개발을 통합한 새로운 F 시리즈 인티앰프는 단일 인티앰프에서 음악의 풍부한 질감을 포착하는 뛰어난 음악성을 제공합니다. F 시리즈는 인티앰프임에도 불구하고 모든 분리형 앰프 사용자가 부러워할 만큼 철저한 품질과 성능을 제공합니다. F 시리즈는 Esoteric의 K 및 N 시리즈 디지털 플레이어 소유자들이 기다려온 인티앰프이며, 인티앰프 기술의 한계를 뛰어 넘었습니다.
주요 특징들
[프리앰프 섹션]
- Grandioso C1X의 직계형 풀 밸런스 듀얼 모노 프리앰프
- Esoteric이 개발한 계단식 감쇠 회로 "Ultra Fidelity Attenuator System"
- 독자적인 감쇠기 모듈 "UFA-1792"를 사용하여 볼륨을 0.1dB/1,120* 단계로 조정할 수 있습니다. *프리앰프 게인 설정: +12dB
- 독자적인 전류 전송 시스템인 "ES-Link Analog" 입력 3개
- 완전 밸런스 듀얼 모노 헤드폰 앰프가 내장된 헤드폰 출력 2개(밸런스 4핀 XLR / 언밸런스 6.3mm)
- 듀얼 모노 포노스테이지 프리앰프(RCA x 1, MM/MC)
- 각 입력 소스에 대해 독립적으로 조정 가능한 3밴드 밸런스 톤 컨트롤
- S-05를 외부 파워 앰프로 연결하기 위한 ES-Link 아날로그(x1) /XLR(x1) 프리아웃
- 내장 프리앰프 전용 PS-01F 외부 전원 공급 장치를 연결하기 위한 전용 DC 전원 커넥터(추후 출시 예정)
- 연결된 파워 앰프에 맞게 프리앰프 게인을 4단계(0/+6/+12/+18dB)로 조정할 수 있습니다.
[앰프 섹션]
- Grandioso M1X를 기반으로 한 간단하고 간단한 회로 설계 개념
- 120WPC/8Ω
- 뛰어난 전력 선형성 및 구동력(240WPC/4Ω)
- 전력 정류 및 평활 회로의 모든 단계는 듀얼 모노럴 설계로 구성됩니다.
- 강력한 바이폴라 트랜지스터 3병렬 푸시풀 구성
- 거대한 940VA EI 코어 전력 변압기
- 채널 독립적인 Grandioso 등급 맞춤형 블록 커패시터(10,000μF x 4/ch)
- 피크 공진을 줄이기 위한 맞춤형 물결 모양 방열판
[다른 기능들]
- 독립적으로 조정 가능한 입력 게인(±18dB, 0.1dB 단계)
- L/R 채널 밸런스(0.1dB 단계)
- AV 스루 출력(볼륨 바이패스)으로 AV 시스템과의 원활한 공존 보장

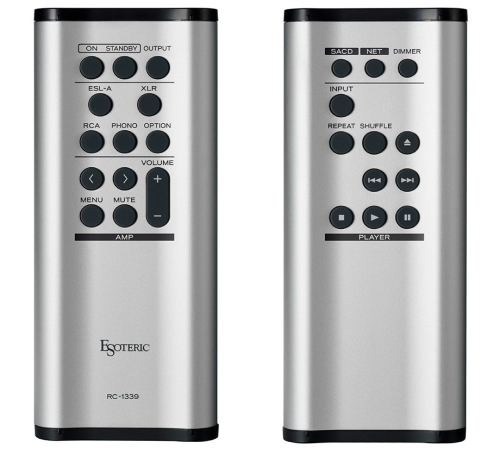

- 알루미늄 본체 리모콘(RC-1339)을 사용하여 Esoteric의 SACD 플레이어 및 네트워크 플레이어를 조작할 수도 있습니다.
- 표시된 소스 장치 이름을 프로그래밍할 수 있습니다.
- 음소거, 조광기 및 자동 디스플레이 끄기 기능

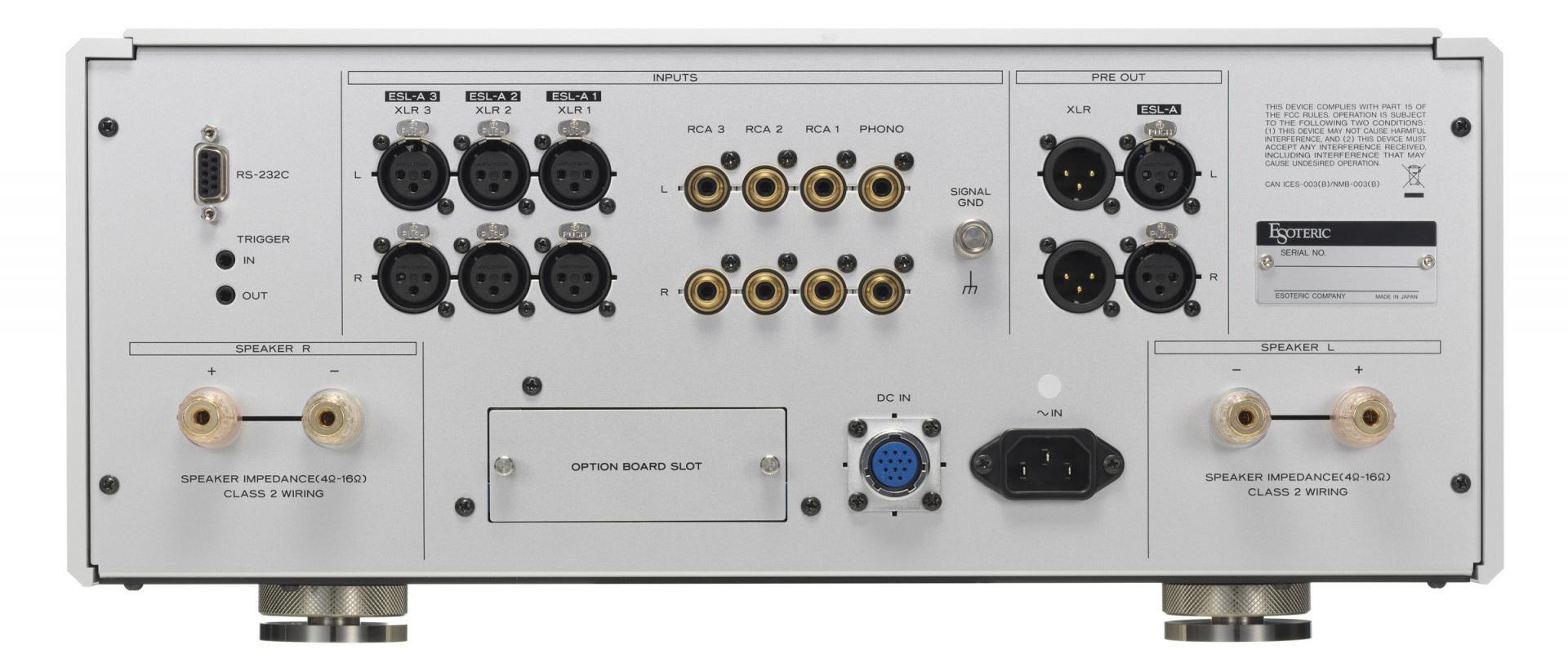

- 제어 기능(RS-232C, 트리거 입력/출력)
F-02는 플래그십 Grandioso C1X 프리앰프 개발의 다양한 신기술을 통합하여 기능과 음질 측면에서 이전 F 시리즈보다 크게 업그레이드되었습니다. 별도의 프리앰프에 필적하는 대규모 밸런스 듀얼 모노 프리앰프에는 Esoteric K/N 시리즈 디지털 소스 플레이어의 독자적인 전류 기반 신호 입력을 허용하는 3개의 ES-Link 아날로그 입력이 표준으로 제공되어 라이브 청취 경험을 제공합니다. 녹음 스튜디오 아날로그 콘솔에서 직접 모니터링됩니다. 새로운 F 시리즈에는 독특한 "Ultra Fidelity Attenuator System"도 탑재되어 프리앰프의 전원 공급 장치 부분이 더욱 업그레이드되었습니다. 기타 주요 프리앰프 기능으로는 완전 밸런스 헤드폰 앰프, 듀얼 모노 포노스테이지 프리앰프, 고품질 3밴드 밸런스 톤 컨트롤 등이 있습니다.
F-02는 S-05 파워 앰프를 ES-Link 아날로그 프리아웃에 연결하여 멀티 앰프 시스템으로 확장할 수도 있습니다. 더 높은 음질을 위해 프리앰프 전용 외부 전원 공급 장치 PS-01F(향후 발표 예정)를 연결할 수 있습니다. 통합 컨셉과 모순되는 듯한 이 독특한 디자인은 F-02의 높은 확장성을 입증하는 동시에 내장된 풀 밸런스 듀얼 모노 프리앰프가 타협할 수 없는 품질을 강조하여 설계되었다는 최고의 증거입니다.

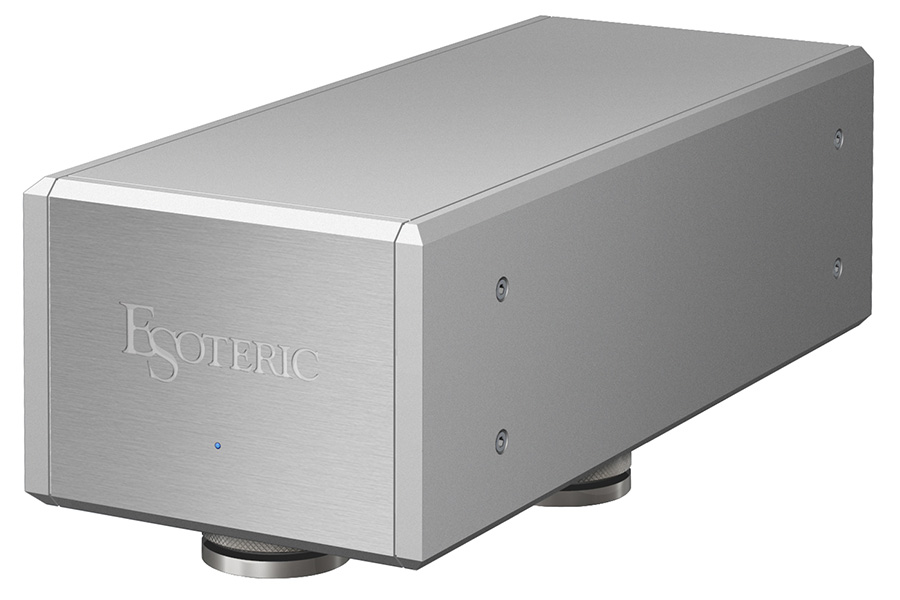

옵션 외부 전원 공급 장치 PS-01F(미정)
디자인 및 사양은 예고 없이 변경될 수 있습니다.
울트라 충실도 감쇠기 시스템
프리앰프 설계에서 오디오 신호의 진폭은 활성 감쇠기의 공급 전압에 비례합니다. 즉, 공급 전압이 낮은 시스템은 오디오 신호의 충분한 진폭을 허용하지 않아 동적 범위가 억제되고 신호 대 잡음비가 좋지 않게 됩니다. 프리앰프의 핵심인 감쇠기 회로에는 Grandioso C1X에 사용되는 "Ultra Fidelity Attenuator System"이 탑재되어 있습니다. 이 독점적인 Esoteric 시스템은 역동성을 극대화하고 신호 대 잡음비를 크게 향상시키기 위해 높은 공급 전압으로 설계되었습니다. 또한, 계단형 감쇠기 회로임에도 불구하고 0.1dB/1,120스텝(일반 프리앰프 스텝 수의 10배 이상)으로 부드럽고 세밀한 볼륨 조절이 가능합니다.

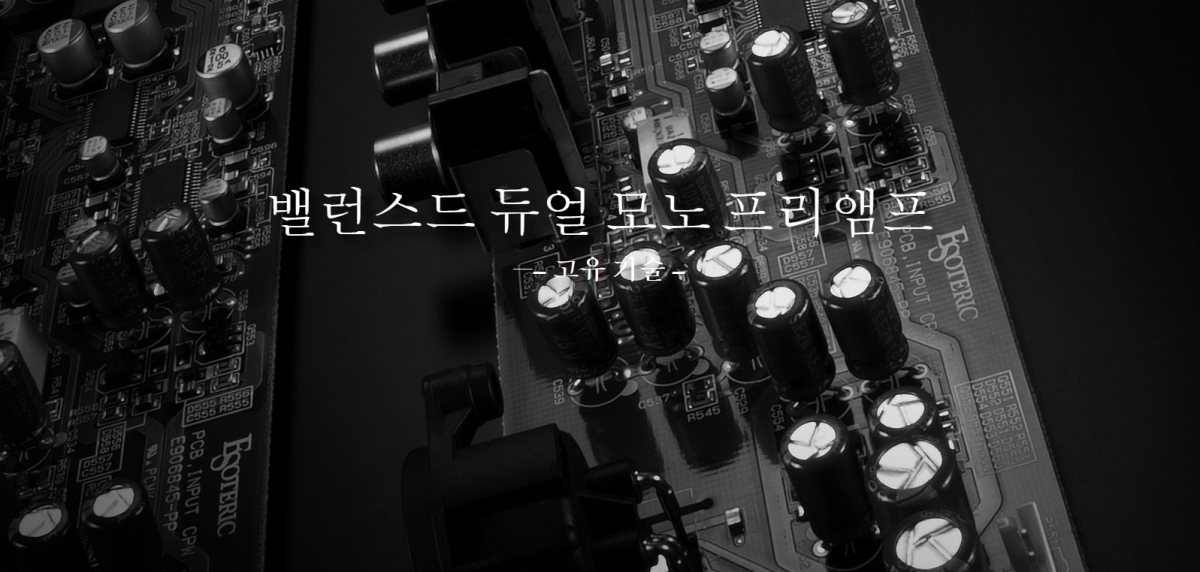

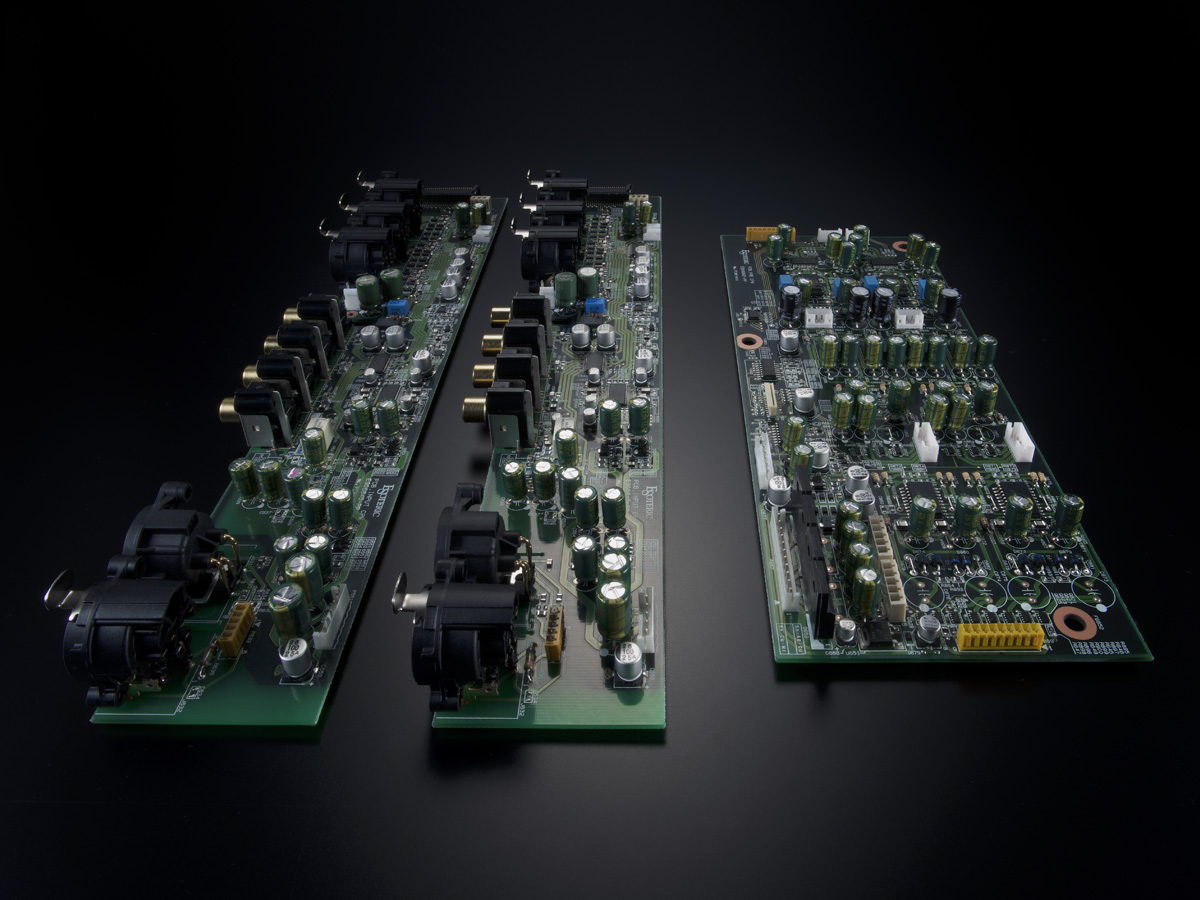

좌우 프리앰프 입력 보드(왼쪽과 중앙)와 프리앰프 보드(오른쪽)는 완전히 독립적입니다.
전원 정류 보드와 로직 제어 보드는 프리앰프와 독립되어 있어 사운드 순도를 더욱 향상시킵니다.

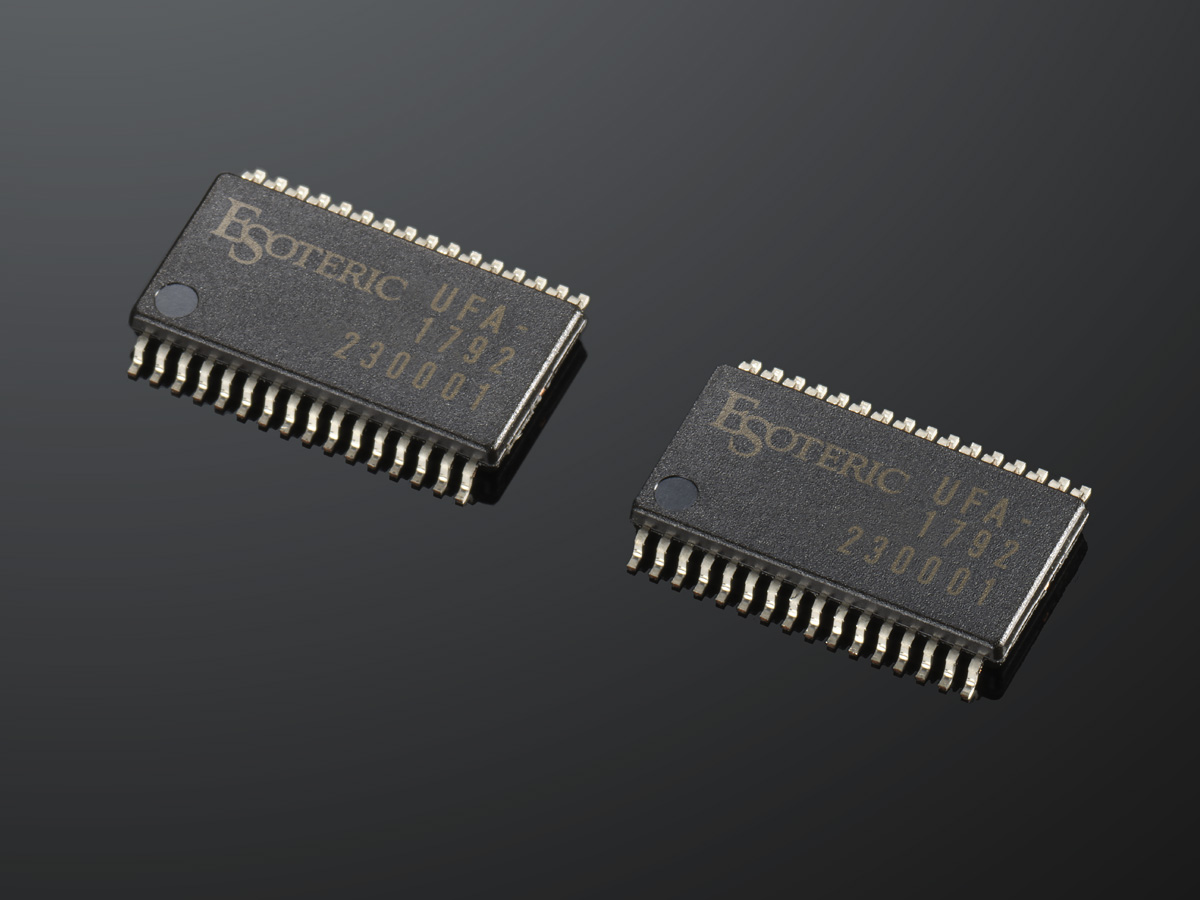

UFA-1792 계단식 감쇠기 모듈은 첨단 초현대적 공정 기술로 설계된 Esoteric의 독점 모듈입니다. 0.1dB의 놀랍도록 미세한 스텝을 달성하기 위해 내부의 수많은 저항기는 가장 엄격한 품질 관리하에 제조됩니다. Esoteric 엔지니어들은 모든 재료, 회로 패턴 및 레이아웃을 철저하게 검토하고 모듈 내부의 각 회로 블록에 대해 독립적인 전원/접지 신호 경로를 만들어 현대 프리앰프 모듈 설계의 벤치마크 중 하나인 고성능 및 고음질을 구현했습니다.
에소테릭이 개발한 계단식 감쇠기 모듈 'UFA-1792'
프리앰프 품질을 결정하는 강력한 전원 공급 장치
프리앰프의 품질은 전원 공급 장치의 품질에 따라 결정된다고 해도 과언이 아닙니다.
그란디오소 C1X의 철학을 이어 전원부에는 별도의 전원 트랜스 권선과 프리앰프 전용 정류기판을 마련해 음의 순도와 구동력을 높였습니다. 또한 오디오 정류 회로는 로직 제어 섹션과 완전히 독립되어 있어 노이즈 오염을 방지합니다. 전력 정류기는 당사 자체 Grandioso 맞춤형 커패시터를 병렬 구성으로 사용합니다. 여러 개의 커패시터에 시간별로 전류를 충전/방전할 수 있어 프리앰프에 항상 안정적이고 깨끗한 전원을 공급할 수 있습니다. 또한 F-02는 인티앰프이면서도 내장 프리앰프에 외부 전원인 PS-01F(미정)을 연결할 수 있어 그란디오소 C1X에 가까운 음질을 즐길 수 있다. 별도의 전원 공급 장치가 있는 것입니다.
ES-Link 아날로그 – 당사 독점 전류 신호 전송
ES-Link Analog는 케이블 임피던스의 영향을 제거하고 신호 전송에 있어 가장 중요한 요소인 음질과 음질을 유지하는 독창적인 전류 전송 방식입니다. 3개의 XLR 입력은 ES-LINK 아날로그와 표준 XLR 간에 전환할 수 있습니다. 프리아웃에도 ES-Link 아날로그와 XLR 두 가지 시스템이 탑재되어 있어 ES-Link 아날로그 연결을 사용하여 신호 증폭의 최종 단계까지 연결을 완료할 수 있습니다.
ES-Link Analog – 에소테릭만의 독자적인 전류 전달 방식
ES-Link Analog는 에소테릭의 독자적인 전류 전달 방식입니다. 이 방식을 지원하는 장치를 연결하면 녹음 스튜디오의 아날로그 콘솔에서 직접 재생되는 것처럼 사운드를 재현할 수 있습니다. ES-Link Analog의 음향 특성은 강력하고 생생하며 입체적입니다.

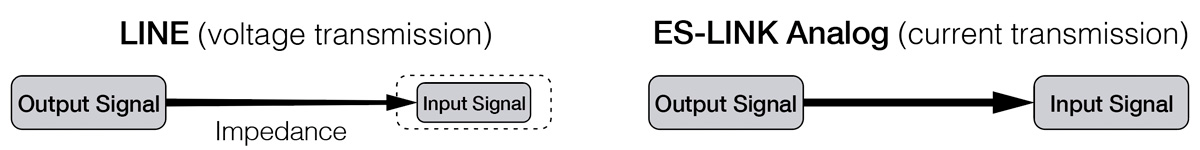

기존의 전압 전송에서는 소스 장치의 출력 임피던스가 낮고 대상 장치의 입력 임피던스가 높습니다. 즉, 신호 전송에 필요한 전류가 낮게 유지되는 경향이 있습니다.
또한 전송 경로(상호 연결 케이블)의 저항 성분(임피던스)으로 인해 전송되는 신호의 전압은 대상 장치에 전달될 때 옴의 법칙(전압 = 전류 × 저항)에 의해 계산된 레벨만큼 감쇠됩니다. 따라서 케이블이 길수록 저항이 증가하여 해당 신호에 심각한 영향을 미칩니다.
이에 반해 전류 전송에서는 소스 기기의 출력 임피던스가 높고 입력 기기의 입력 임피던스가 낮아서 "High out, Low in" 회로가 나타나며, 신호 전송 시보다 전류 레벨이 높게 유지됩니다. 전압 전송으로 강력한 오디오 신호 전달이 가능합니다.
또한 현재 전송 시 소스 장치의 현재 레벨 출력은 항상 대상 장치의 레벨과 일치합니다. 호스를 사용하여 수도꼭지에서 양동이로 물을 보내는 것을 상상해 보십시오. 호스에 구멍이 없으면 호스 길이에 관계없이 수도꼭지에서 항상 같은 양의 물이 물통으로 흐릅니다.
마찬가지로 전송 경로 역할을 하는 케이블이 여러 경로로 나누어져 있지 않으면 소스 장치의 모든 전류가 타겟 장치로 전달되며, 전송 경로가 길어도 흐르는 전류 값은 항상 동일합니다. .
가장 작은 신호라도 정확하게 전송한다는 이점은 전류 전송이 정밀 신호를 측정하는 측정 장비에 널리 사용된다는 사실에서 분명해집니다.
Esoteric 제품의 기존 전압 전송 임피던스는 나가는 회로에서는 수십 옴, 들어오는 회로에서는 약 100k옴으로 설계되었습니다. 이에 반해 ES-Link 아날로그 입출력 회로는 나가는 회로에서 약 1kΩ, 들어오는 회로에서 0Ω으로 설계되었습니다.
오디오 신호를 전송할 때 흐르는 전류값에 초점을 맞추면, 일반 전압 전송과 동일한 수준으로 오디오 신호를 전송할 때 ES-Link 아날로그 전송의 전류 레벨은 전압 전송에 흐르는 전류 레벨보다 약 100배 더 높습니다. 결과적으로 높은 전류 레벨을 통해 음악의 전체 에너지를 전달할 수 있습니다.
초저잡음 로직 제어
작동 및 디스플레이를 제어하는 로직 제어 섹션은 전면 패널에 있으며 증폭기 모듈과 절연되어 있습니다. 프리앰프부와의 연결에는 제어신호를 광신호로 변환하여 전송하는 포토커플러를 사용하고, 절연체를 사용하여 물리적, 전기적 절연을 제공합니다. 또한, 오디오 신호를 처리하는 회로를 방해하지 않도록 CPU는 작동 중을 제외하고 완전히 종료됩니다.
전원을 끄면 볼륨 설정이 자동으로 0으로 재설정되고, 전원을 켜면 자동으로 원래 설정으로 돌아가므로 전원을 켜거나 끌 때 볼륨을 조정할 필요가 없습니다. 다른 기능으로는 입력 전환 시 음악 신호의 페이드 아웃/페이드 인이 있습니다. 우리의 목표는 우아하고 사용하기 재미있는 고품질 사용자 인터페이스를 만드는 것입니다.
무손실 입력 스위칭
음악 신호 입력 전환이 기존의 기계식 릴레이 방식에서 FET 소자 스위치로 변경되었습니다. 기계식 계전기에서는 피할 수 없었던 접점에 사용된 희금속으로 인한 음질 영향, 작동 소음, 시간 경과에 따른 음질 저하를 제거합니다. 그 결과 고급 프리앰프에 필요한 투명성을 갖춘 순수한 톤이 탄생했습니다.
밸런스드 듀얼 모노 헤드폰 앰프
헤드폰 앰프는 이전 F 시리즈에서 크게 발전한 것입니다. 뛰어난 재생 품질로 새로운 청취 스타일에 대응하기 위해 Esoteric은 앰프 설계 기술과 지혜를 집중하여 최고 수준을 달성했습니다. 회로 디자인은 라인스테이지 프리앰프 디자인을 따르는 풀 밸런스 듀얼 모노 디자인으로 밸런스 출력(4핀 XLR)과 언밸런스 출력(6.3mm)을 갖췄습니다. 600mW(32Ω 부하 기준)의 완전 밸런스 출력을 갖춘 이 최상급 헤드폰 앰프는 넉넉한 헤드룸으로 고임피던스 헤드폰을 강력하게 구동합니다. 앰프 게인은 연결된 헤드폰에 맞게 0에서 +18dB까지 3dB 단위로 조정할 수도 있습니다.
* 앞문을 연 상태로 표시됩니다.
듀얼 모노 포노스테이지 프리앰프
F-02는 또한 독립적인 L/R 회로를 갖춘 듀얼 모노 포노스테이지 프리앰프(MM/MC)를 특징으로 하여 고품질 아날로그 재생에 반응합니다. 좌우 전원 공급 장치도 독립되어 있어 완벽한 채널 분리를 보장합니다.
3밴드 밸런스 톤 컨트롤(고음/중음/저음)
톤 컨트롤은 밸런스드 듀얼 모노 회로로 구성하여 하이엔드 기기로서의 퀄리티에 중점을 두었습니다. 음질 저하를 걱정하지 않고 음질을 조정할 수 있습니다. 톤 컨트롤은 각 입력 소스에 대해 별도로 사전 설정할 수 있습니다. 폭넓은 범위의 하이엔드 스피커와의 조합을 가정하여 가변 대역폭의 중심 주파수를 평소보다 높거나 낮은 지점(14kHz/63Hz)으로 이동함으로써 음원의 원음을 크게 저하시키지 않고 고음과 저음을 세밀하게 조정할 수 있습니다. 최대 ±12dB 범위에서 0.5dB 단위로 정밀한 제어가 가능합니다. 중간 대역(630Hz)은 마이너스 측으로 설정하고 톤 바이패스 모드와 함께 사용할 경우 음량 사전 설정으로 활용될 수도 있습니다.

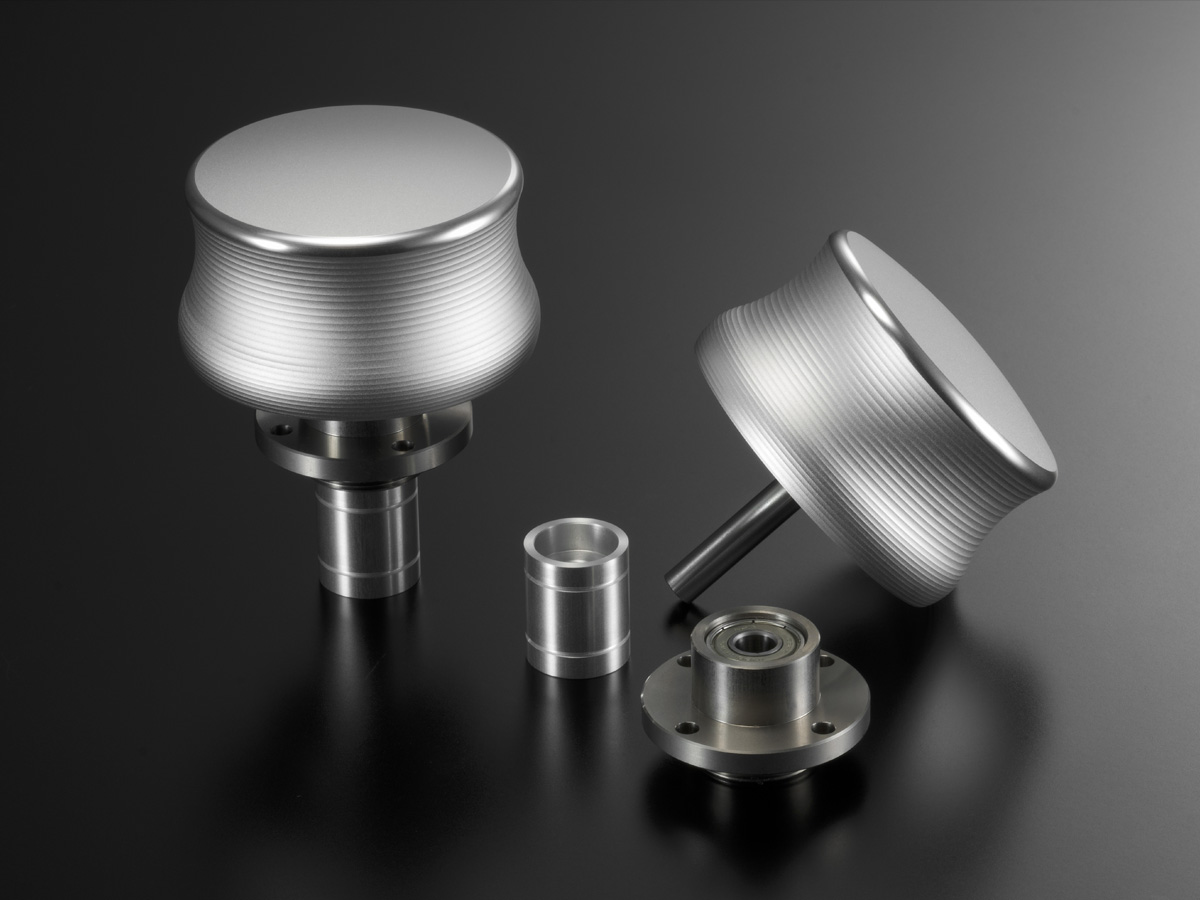

고정밀 볼 베어링 제어 손잡이
볼륨 및 입력 선택기는 Grandioso 프리앰프와 동일한 베어링 메커니즘을 사용합니다. 코어 흔들림 없이 부드러운 아날로그 느낌을 즐길 수 있습니다. 이 통합 앰프의 강력한 구동 성능을 상징하는 대형 볼륨/선택기 손잡이는 비용을 아끼지 않고 견고한 알루미늄으로 가공되었습니다. 표면마다 다른 미세한 가공 질감이 디자인을 아름답게 강조하고 고급감을 높여줍니다. 볼륨 및 입력 선택 노브는 각각 음소거 및 전원 스위치 역할도 하며, 전면 패널의 버튼 수를 최소화하여 미니멀한 미학을 추구했습니다.
플래그십 Grandioso M1X 및 S1X 앰프의 탄생으로 Esoteric 앰프 설계 플랫폼이 완전히 새롭게 바뀌었습니다.
M1X 모노블록과 S1X 클래스 A 스테레오 앰프는 투명하고 디테일하며 역동적인 사운드로 전 세계 오디오 애호가들을 사로잡으며 하이엔드 앰프의 새로운 아이콘이 되었습니다.
F-02의 파워 앰프 부분은 M1X의 회로 설계 개념을 따르며 120WPC/8Ω 고출력 설계입니다.

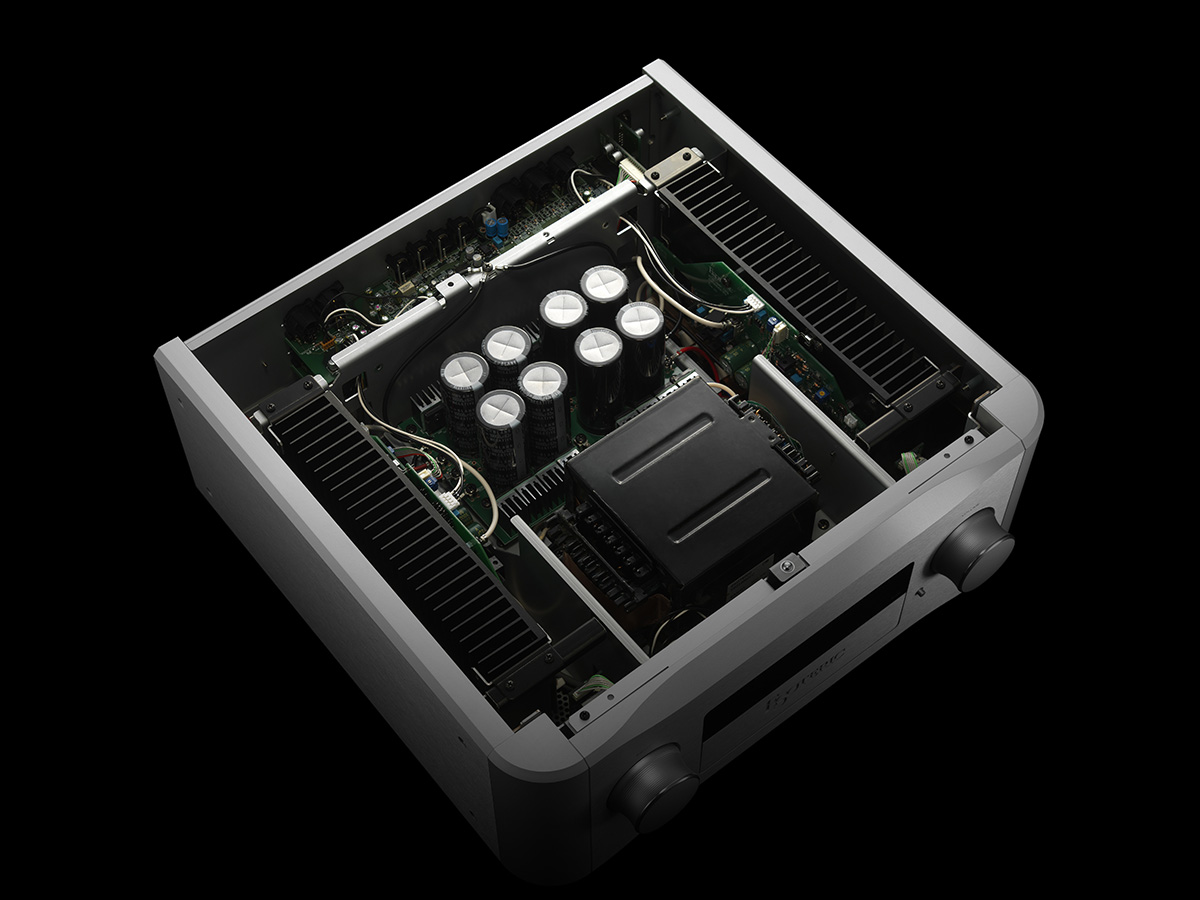

앰프에 있어서 전원 회로의 크기는 성능에 직접적인 영향을 미치는 가장 중요한 포인트입니다. F-02는 전력 정류 및 평활 회로의 모든 단계에 대해 듀얼 모노럴 전원 공급 장치로 구성되었으며, 별도의 앰프에 필적하는 거대한 940VA EI 코어 전원 트랜스포머를 갖추고 있습니다. 또한 M1X 앰프에서 축적된 고급 엔지니어링의 "감산 미학"은 풍부한 하모닉(배음) 재생을 위한 단순하고 간단한 회로 설계와 내부 임피던스 감소를 통한 강력한 스피커 구동 기능을 포함하여 앰프 설계의 모든 세부 사항에 반영됩니다. 새로운 F 시리즈는 별도의 파워앰프 못지않게 드라이브 성능과 음질 측면에서 최고의 품질을 갖추도록 설계되었습니다.

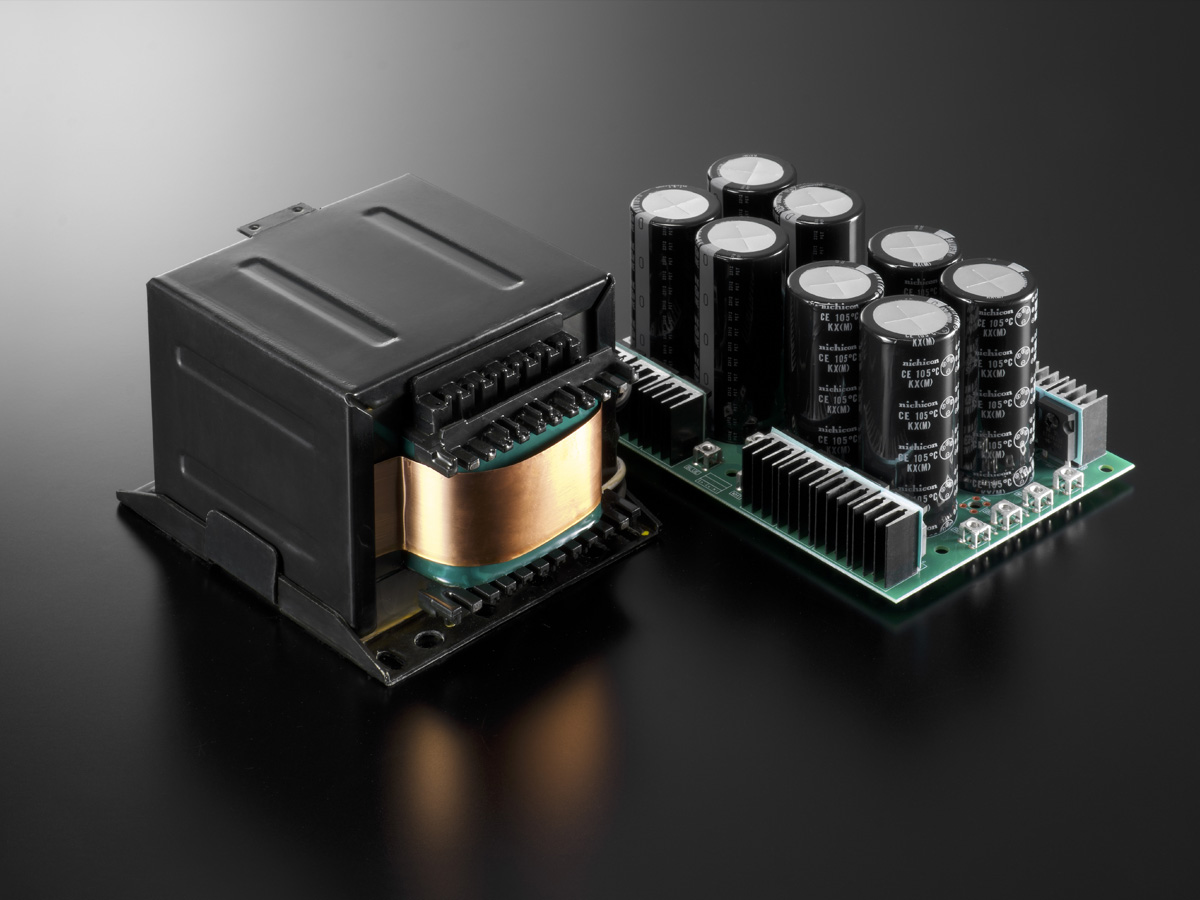

별도의 앰프에 버금가는 충실한 전원 공급 장치
전원 공급 장치는 지속적으로 많은 양의 전류가 필요한 앰프의 풍부한 사운드 스테이지를 구현하는 데 가장 중요한 구성 요소이며, F-02는 Esoteric의 많은 전문 기술이 집약된 독특한 전원 공급 장치 설계 덕분에 매우 역동적인 음악적 표현을 자랑합니다.
대형 베어 마운트 전원 공급 장치 변압기
F 시리즈는 설치할 수 있는 가장 큰 EI 변압기를 사용합니다. F 시리즈는 제품이 원래 출력 전력을 충족하는 데 필요한 것보다 훨씬 큰 변압기를 사용함으로써 전원 공급 장치의 동적 변화를 매우 잘 따라갈 수 있어 역동적이고 개방적인 사운드를 만들어냅니다. 또한 변압기 진동을 억제하면 전류 흐름도 억제됩니다. 이러한 이유로 변압기는 하우징 없이 베어 마운트됩니다.
듀얼 모노 구성의 전력 정류 회로
음원이 모노럴이 아닌 이상 왼쪽과 오른쪽 음악 신호가 다릅니다. 전원 정류 회로는 왼쪽 및 오른쪽 채널과 독립적인 듀얼 모노로 구성되어 상호 간섭을 방지하고 명확한 채널 분리 및 해상도를 달성합니다.
병렬로 연결된 여러 커패시터
전원 정류 시스템에도 특별한 주의가 기울여졌습니다. 그란디오소(Grandioso) 등급의 고품질 맞춤형 캐패시터가 사용됩니다. 채널당 4개의 10,000μF 커패시터로 구성된 듀얼 모노 및 병렬 구성이 사용됩니다. 커패시터는 시간차에 따라 병렬로 작동되어 커패시터에 대한 충전 및 방전 전류를 안정화시켜 항상 필요한 큰 전류 공급을 보장합니다.
적을수록 좋다

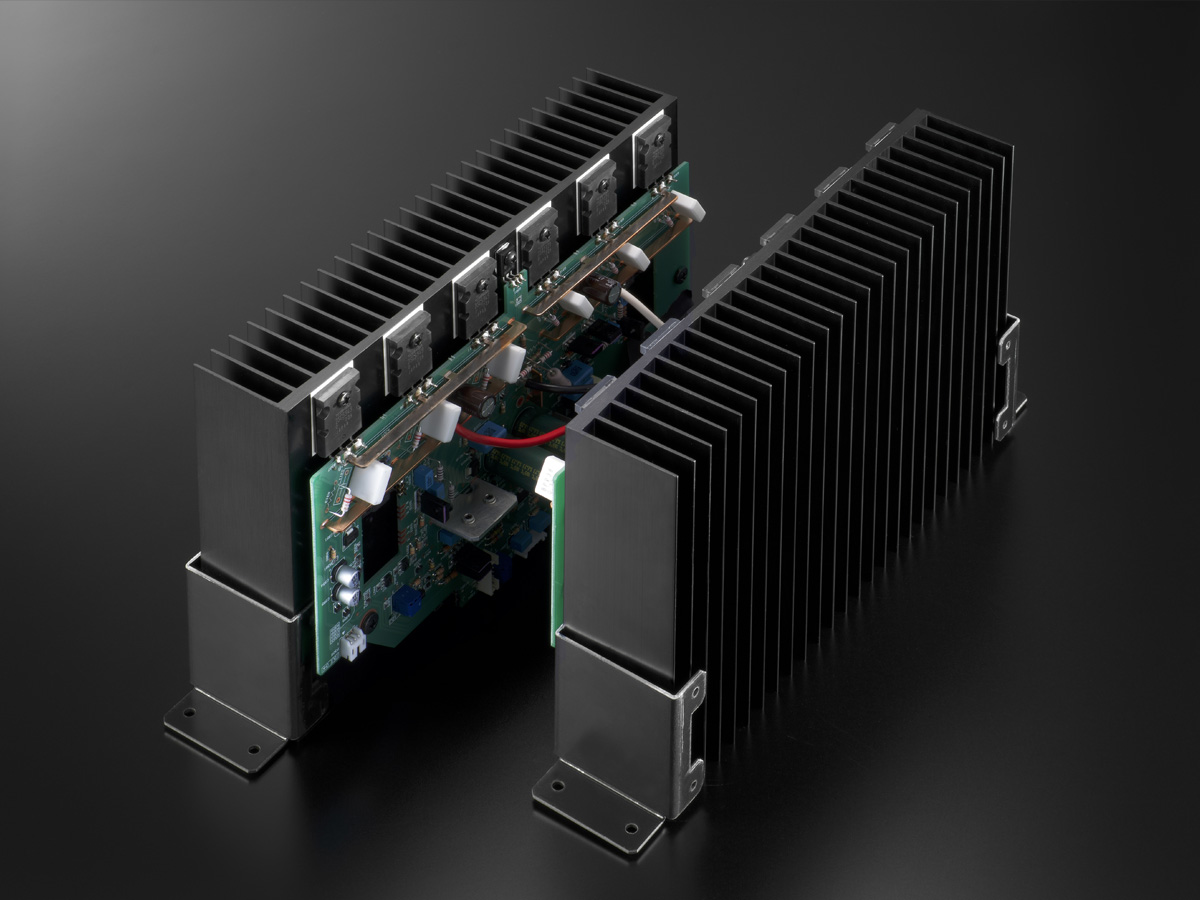

F 시리즈에서는 프리앰프에서 파워앰프까지의 신호 경로가 최대한 짧고, 바이폴라 트랜지스터 3병렬 푸시풀 앰프 회로가 놀라울 정도로 단순합니다.
위상 보상 회로는 최소 단극 구성이며 출력단은 코일리스 설계입니다. NFB(네거티브 피드백)를 최소화함으로써 회로는 음악의 역동성을 향상시킵니다. 미니멀리스트 회로 철학을 통해 가장 중요하지만 신호 체인에서 쉽게 손실되는 고조파(배음)를 보존하고 음악을 실제 사운드처럼 재생할 수 있습니다.
앰프는 많은 열을 발생시키므로 내부 온도 안정성이 매우 중요합니다. 이러한 이유로 우리는 전체 앰프 블록의 온도를 안정화하기 위해 온도 보상 회로의 위치와 회로를 최적화했습니다. 이는 전원을 켠 후 유휴 전류의 안정화 속도를 높이고 트랜지스터가 최상의 성능으로 작동할 수 있도록 돕습니다.
낮은 임피던스
내부 신호 전송 품질의 핵심인 기판 트랙에는 105μm 두께의 구리 도체가 사용됩니다. 파워 스테이지의 8개 버스바는 1.0mm 고순도 OFC 소재로 고급스럽게 제작되었습니다. 1차측부터 전원부, 구동단까지의 중요한 배선을 나사결선의 초굵기 케이블로 연결하여 커넥터의 손실을 없애고 있습니다. 스피커 출력부에는 기계적 접점이 없는 MOS FET 스위치가 사용됩니다. 모든 세부 사항은 내부 임피던스를 줄이기 위해 신중하게 설계되었습니다. 그 결과, 이 앰프는 대구경 우퍼에도 대응할 수 있으며, 저주파수 범위의 한계에 쉽게 도달하는 우수한 구동성(댐핑 팩터: 500)을 갖췄습니다.

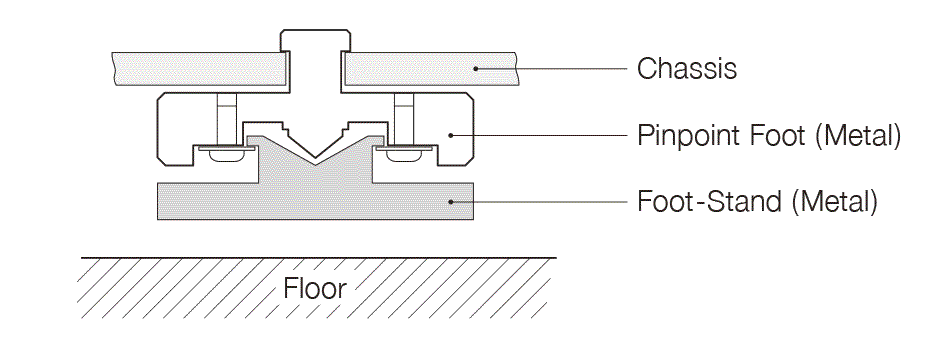

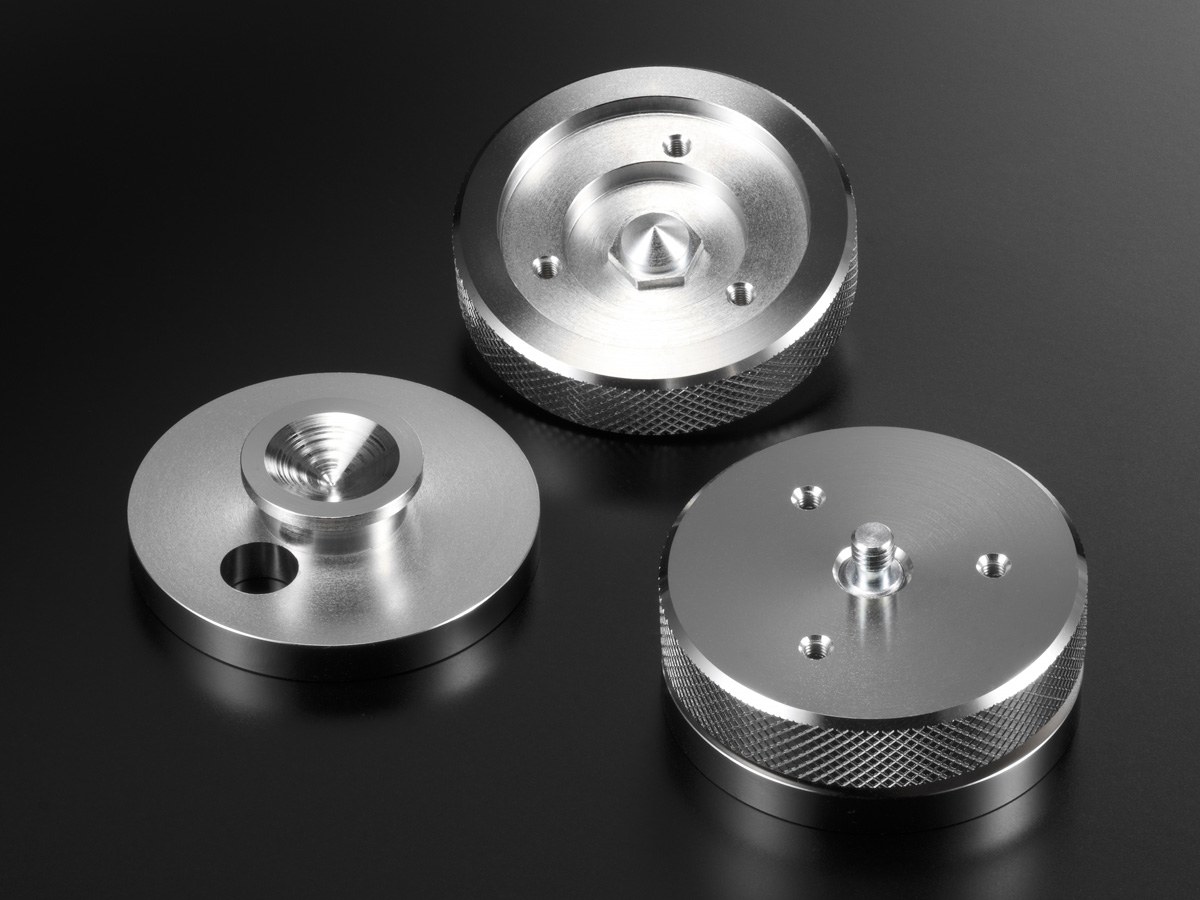

기계적 완벽함
"마스터 사운드 재생"이라는 단일 설계 목표를 달성하기 위해 F-02 섀시는 음질에 영향을 미치는 모든 진동을 최적으로 제어합니다. F-02의 기계 공학은 포뮬러 1 경주용 자동차와 유사하며 강성과 유연성의 균형을 극한까지 끌어올렸습니다. 인티앰프로서는 유례가 없는 총 질량 32kg의 묵직한 구조는 제품의 충만감과 완성도를 보여줍니다. 견고함이 요구되는 인클로저는 비공진을 보장하기 위해 알루미늄 블록을 광범위하게 사용합니다. 반면, 상단 패널은 개방적인 사운드를 위해 세미 플로팅(Semi-Floating) 구조로 되어 있습니다. 스파이크와 접시를 일체화한 에소테릭의 특허받은 아이솔레이션 풋 역시 기계적 응력을 줄이기 위한 특별한 구조를 갖고 있습니다. 또한, 앰프 블록의 대형 방열판은 핀의 피크 공진을 분산시키는 독특한 파형 모양을 가지고 있습니다.
유연한 시스템 업그레이드 가능성
분리형 앰프급의 완성도를 자랑하는 F 시리즈는 인티앰프의 한계를 뛰어넘는 다양한 시스템 업그레이드에 활용이 가능합니다.
S-05 클래스 A 앰프를 프리 출력(XLR/ES-Link 아날로그)에 연결하면 멀티 앰프 시스템을 구축할 수 있습니다. 프리앰프의 품질을 향상시키기 위해 외부 전원 공급 장치인 PS-01F를 추가할 수 있습니다.
옵션 보드를 추가할 수 있는 슬롯도 있습니다. 이전 세대 F 시리즈 모델용 옵션 보드 2개(DAC 보드 OP-DAC1 및 ES-Link 아날로그 입력 보드 OP-ESLA1)가 이 슬롯과 호환됩니다.
다른 기능들
- 독립적으로 조정 가능한 입력 게인(±18dB, 0.1dB 단계)
- L/R 채널 밸런스(0.1dB 단계)
- AV 스루 출력(볼륨 바이패스)으로 AV 시스템과의 원활한 공존 보장
- 알루미늄 본체 리모콘(RC-1339)을 사용하여 Esoteric의 SACD 플레이어 및 네트워크 플레이어를 조작할 수도 있습니다.
- 표시된 소스 장치 이름을 프로그래밍할 수 있습니다.
- 음소거, 조광기 및 자동 디스플레이 끄기 기능
- 제어 기능(RS-232C, 트리거 입력/출력)
